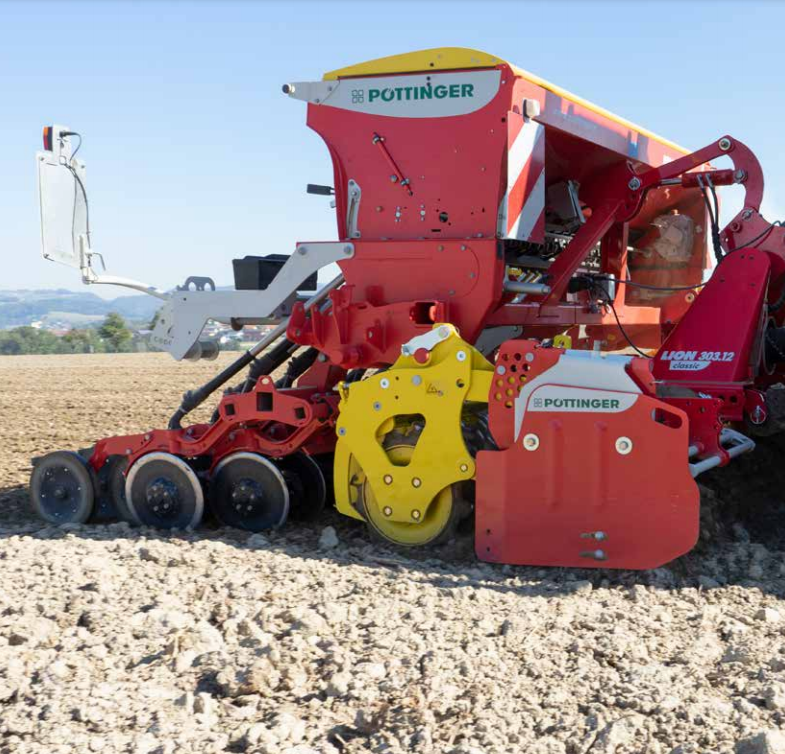

LAHKE VRTAVKASTE BRANE LION CLASSIC

Vrtavkaste brane LION združujejo tehnologijo in delovno udobje v enem in tako zagotavljajo najboljše delovne rezultate. Zagotavljajo izjemno tekoče delovanje in visoko stabilnost in so primerne za traktorje do 140 KM. Robustni stroji delujejo zanesljivo tudi pri najtežjih neprekinjenih obremenitvah in najtežjih tleh.

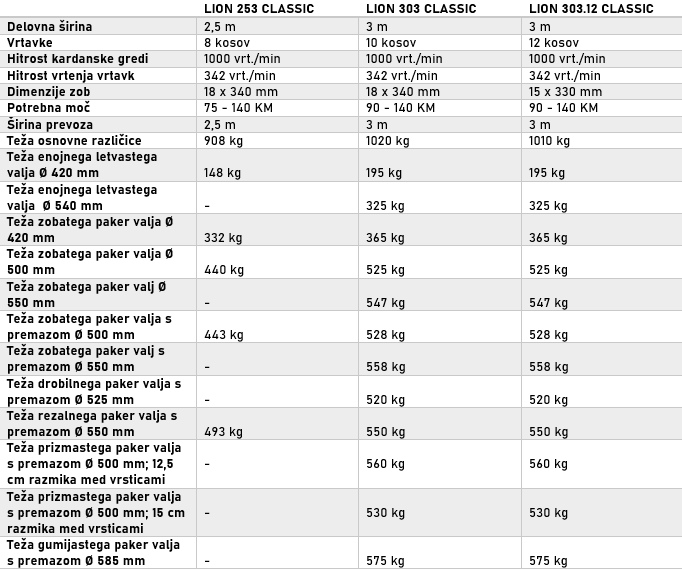

Izbirate lahko med tremi modeli lahkih vrtavkastih bran LION CLASSIC:

- LION 253 CLASSIC

- LION 303 CLASSIC

- LION 303.12 CLASSIC

S serijo LION CLASSIC podjetje PÖTTINGER ponuja nekoliko lažje modele bran. Pri lahkih branah LION CLASSIC lahko izbirate med branami z delovno širino 2,50 m z 8 vrtavkami in 3 m z 10 ali 12 vrtavkami.

Menjalnik CLASSIC

• Kardanska gred je nameščena daleč nazaj, menjalnik je opremljen s hladilnimi rebri.

• Fiksna hitrost rotorja.

• Brez zadnje kardanske gredi.

Stranske deske

Pri modelih LION CLASSIC se višina stranskih desk natančno in enostavno nastavi z luknjami z režami.

Brez orodja ga je mogoče zložiti za cestni prevoz - transportna širina je manjša od 2,50 m ali 3,0 m.

Najboljši delovni rezultat

Sodobni poljedelci potrebujejo pravo tehnologijo za optimalno kalitev in rast, pa tudi hitro in enakomerno vznikanje semen. Podjetje PÖTTINGER bi vam rado pri tem ponudilo najboljšo možno podporo s svojo močno in visoko zmogljivo serijo bran.

Brane, zasnovane za najtežje zahteve, so znane po najboljših delovnih rezultatih, tako v samostojnem delovanju kot v kombinaciji s sejalnico.

Rotorski menjalnik

Dolga življenjska doba je zagotovljena le z natančno izdelavo in stabilnimi povezavami. Pri PÖTTINGER-ju je ta visokokakovosten dizajn samoumeven.

• Debelostensko zobniško korito iz drobnozrnatega jekla – gladek tek in izjemno odporen na torzijo.

• Veliki zobniki neposredno nad ležajem za varno pritrditev na gredi rotorja.

• Ohišje ležaja je privarjeno na osrednji nosilec in dno ohišja. Natančne razmik osi med vrtavkami.

• Neposreden prenos moči z menjalnika na zobnike.

• Stožčasti valjčni ležaji z robustnim enodelnim ohišjem ležaja.

Integrirani nosilci vrtavk

Nosilec vrtavk je v celoti integriran v rotorski nosilec, kar bistveno izboljša obratovalno varnost, prav tako pa zagotavlja intenzivno rahljanje in enakomeren nagib.

• 15 ali 18 mm debeli kaljeni zobci, so na sredini pritrjeni samo z dvema vijakoma, kar omogoča enostavno menjavo.

• Zaklopni vijaki in zatiči so zaščiteni pred umazanijo in samodejno sprostitvijo.

• Spodnji ležaji so nameščeni čim bližje nosilcu zobcev.

• Zgornji in spodnji ležaj sta med seboj čim bolj narazen, da se zmanjšata obremenitev in napetost.

• Kamni se ne morejo ujeti med ohišje in nosilce zobcev.

• Ostanki žetve se ne ovijajo okoli zobcev.

Popolna interakcija med zobci in zadnjo poravnalno letvijo

Zadnja poravnalna letev je del serijske opreme in se samodejno prilagaja glede na delovno globino zadnjega valja.

Zanesljivost

Vrtavkaste brane LION zagotavljajo izjemno tekoče delovanje in visoko trdnost in stabilnost. Robustni stroji delujejo zanesljivo tudi pri najtežjih neprekinjenih obremenitvah in najtežjih tleh.

Zobci brane LION so varno nameščeni v nosilcu zob z velikimi kontaktnimi površinami.

Učinkovitost po celotni delovni širini

Zaradi razporeditve rotorjev obdelava poteka po celotni širini stroja:

• LION 2,5 m -> 2,49 m

• LION 3,0 m -> 2,99 m

Tla se obdelujejo tudi na najbolj oddaljenem robu bran.

Največja trdnost

Zobnik z visoko trdnostjo zagotavlja izjemno stabilnost menjalniku.

Trajnost zahvaljujoč: zobnikom velikih dimenzij, rotorske gredi s premerom 60 mm, robustnih stožčastih valjčnih ležajih in velikega razmika med ležaji.

Natančnost v vseh podrobnostih

• Ohišja ležajev so trajno privarjena na središčnico in osnovo ohišja in nato obdelana v CNC obdelovalnem središču.

• Rezultat tega so natančne sredinske razdalje od rotorja do rotorja: jamstvo za izjemno tekoče delovanje in dolgo življenjsko dobo.

Zobci DURASTAR: prevlečeni in preverjeni

Zobci vrtavkastih bran LION poskrbijo za stalno in trajnostno obdelavo tal ter so zato idealni za uporabo za mulčno setev. Tudi pri visokih obremenitvah zobci zagotavljajo enakomerno drobljenje.

• Do 60% daljša življenjska doba zaradi posebnega premaza.

• Zobci debeline 15 mm ali 18 mm z rezalnimi robovi na obeh straneh.

• Visoka obstojnost oblike.

• Konstantna kakovost dela.

Največja prilagodljivost uporabe

Prilagodljivost za vse pogoje

PÖTTINGER vam ponuja prilagojeno rešitev za vsako vrsto tal in vsako velikost delovanja. Prilagajanje različnim obratovalnim pogojem mora biti hitro in enostavno. Vrtavkasta brana LION je prava izbira za vas.

Enostavna pritrditev na različne traktorje z različnimi dimenzijami pnevmatik.

• Izvlečene vezice spodnjega vlečnega droga.

• Vedno idealna nastavitev za prekrivanja kardanske gredi.

• Možnost nihanja med traktorjem in brano, s funkcijo nihanja prevesice spodnjega vlečnega droga.

Prilagodljivost z možnostjo nadgradnje

• Enostavna pritrditev na različne traktorje (Kat. 2/Kat. 3). Razširljivi nosilci spodnjih vlečnih drogov za različne premere pnevmatik

• Sejalnice VITASEM in AEROSEM podjetja PÖTTINGER so enostavne za namestitev.

HYDROLIFT

• Hidravlični pritrdilni sistem za sejalnice z nastavljivo kljuko po višini in dolžini.

• Dva hidravlična cilindra zagotavljata največjo dvižno silo do 2,4 t za težko nameščene sejalnice.

• Opcijsko je na voljo omejevalnik višine dviga.

Hidravlična ali mehanska povezava - izbira je vaša

Glede na model sejalnice lahko izbirate med mehanskim in hidravličnim zgornjo povezavo.

• Konstrukcija z mehansko zgornjo povezavo

- Težišče je pred zadnjim valjem - zelo blizu traktorja.

- Dodatna teža sejalnice na valjarju zagotavlja optimalno konsolidacijo sejalnice.

- Razdalja od sejalne tirnice do zadnjega valja je minimalizirana, da tvori kompaktno enoto.

- Zadnji valj in sejalnica tvorita eno enoto - sejalnica je pritrjena na valj s pritrdilnimi zatiči in vzporedno vodena preko zgornjih povezav.

- Stalna globina vrtanja tudi pri spreminjanju delovne globine vrtavkaste brane z nastavitvijo zadnjega valja.

• Konstrukcija s hidravličnim zgornjim priklopom

- Hidravlična zgornja povezava pri modelih VITASEM nagne sejalnico bližje krožni brani, zaradi česar je kombinacija brane s sejalnico še bolj kompaktna.

- Težišče je nameščeno blizu traktorja, kar je še posebej potrebno pri polnem lijaku za seme.

- Velika oddaljenost od tal vrtalnih lemežev na ozarah.

Kompaktna kombinacija

Vrtavkasta brana LION ni prepričljiva samo pri samostojni uporabi, temveč svoje prednosti kaže tudi v kombinaciji z vsemi sejalnicami PÖTTINGER. Vrtavkasto brano LION lahko uporabite skupaj z VITASEM, AEROSEM ali TEGOSEM sejalnicami. Pritrditev in demontaža preko zadnjega valja je zelo hitra in enostavna - brez kakršnega koli orodja.

Edinstvena montaža sejalnic na zadnji valj ima še dodatne prednosti:

• Dodatno težo sejalnice v celoti nosi zadnji valj.

• Težišče celotne setvene kombinacije se nahaja blizu traktorja.

• Vrtavkasta brana se lahko - neodvisno od sejalnice - premika gor in dol.

• Na globino sejanja spremembe delovne globine krožnih bran ne vplivajo.

Najboljše težišče

Med razvojem se je PÖTTINGER še posebej osredotočil na kompaktno zasnovo bran in njenih kombinacij oz. nadgradenj. Vpliv rezervoarja za seme je v primerjavi s tem razmeroma majhna - zaradi namestitve rezervoarja za seme blizu traktorja. Posledica tega je majhna obremenitev sprednje osi, tudi ko je rezervoar za polnjenje poln.

• Pri sejalnicah AEROSEM je težišče med nosilcem brane in zadnjim valjem.

• Pri modelih VITASEM je težišče na sprednjem delu zadnjega valja.

• Hidravlična zgornja povezava (opcijsko) nagne sejalnico VITASEM, ki je nameščena na valju, naprej na rob. To premakne težišče še bližje traktorju.

Udobje pri delu

Hitro in enostavno prilagajanje različnim pogojem delovanja je zelo pomemben dejavnik. Vrtavkaste brane PÖTTINGER nudijo premišljene podrobnosti, ki vam poenostavijo dan.

Nastavitev delovne globine

Delovno globino vrtavkaste brane LION lahko enostavno prilagodite s preprosto prestavitvijo vijakov v matrici lukenj.

Pri novih zložljivih modelih LION 103 C je možno bočno prilagajanje delovne globine za vsako zložljivo polje posebej, brez dodatnega orodja.

Samodejna nastavitev izravnalne deske

Zadnja izravnalna deska je del serijske opreme in se samodejno prilagodi z nastavitvijo globine zadnjega valja.

• Po celotni delovni širini izravnalna deska vedno ohranja enako razdaljo od zobcev.

• Popolna brazda za semena brez prilagoditve.

• Deska se nastavi z bočno matrično luknjo, ki je lahko dostopna in zanesljiva tudi po več letih uporabe.

• Opcijsko je, v enaki izvedbi kot zadnja, na voljo tudi sprednja izravnalna deska.

Stranske deske

Vrtavkaste brane LION so lahko opremljene z desnimi stranskimi deskami, ki zagotavljajo urejeno delo znotraj delovne širine, hkrati pa ohranjajo potrebno transportno širino.

Nosilec kardanske gred za enostaven dostop

Kardansko gred lahko namestite na priročen zložljiv nosilec. Postopek priključitve krožne brane na traktor je tako zelo enostaven.

Funkcije, ki imajo prepričljive argumente

Zaradi nenehnih sprememb pogojev delovanja je potrebno veliko število nastavitvenih možnosti. Z vrtavkastimi branami LION podjetja PÖTTINGER lahko te nastavitve izvedete zelo enostavno.

Popolna nastavitev – nizek kot kardanske gredi

Popolna povezava

Za dolgotrajno in nemoteno delovanje kardanske gredi je pomembno, da se vrtavkasta brana lahko popolnoma prilagodi pritrditvam najrazličnejšim geometrijam traktorja.

• Nosilce spodnjih drogov lahko brez orodja nastavite po dolžini in širini.

• Optimalna dolžina in kot kardanske gredi.

Razrahljalnik tirnic

Vzmetni izkoreninjevalci so opcijsko na voljo za vse brane LION. Pri PÖTTINGER-ju so ti nameščeni vzmeteno za zaščito pred kamni in tujki.

• Delovno globino lahko prilagodite enostavno in brez orodja.

• Na traktorski tir so na voljo do 3 vzmetni izkorenjevalni zobci.

Vzmetne zaščitne stranske deske

Opcijsko so na voljo vzmetne stranske deske, ki zagotavljajo popolno povezavo tudi v ekstremnih pogojih na težkih in kamnitih tleh.

Posebnost: tudi ko so deske obrnjeni navzgor v transportnem položaju, vzmeti ostanejo napete. To skrajša čas nastavitve.

Hitra menjava zobcev

Sistem za hitro menjavo zob Quick-fix ponuja hitro in varno rešitev za še večje udobje pri delu.

Tako lahko v nekaj preprostih korakih zamenjate zobce - lažje kot kdaj koli prej!

Univerzalni zobci za vsako uporabo

Vrtavkaste brane LION z 10 zobci se lahko uporabljajo kot brana in kot rahljalnik. Za to zadostuje preprosta prerazporeditev zobcev.

Oblika zobcev je primerna za rahljanje, mulčenje in mulčeno sejanje.

Oblika zobcev optimalno mešanje in dobro drobljenje na ravni brazde za seme po celotni delovni širini!

Položaj zobcev – krožna brana

Položaj zobcev na brani omogoča dobro drobljenje na ravni brazde za seme.

• Drobnejši delci zemlje se skoncentrirajo na nivoju semen.

• Na površini ostanejo bolj grobi deli zemlje in ostanki pridelkov.

• Zaščita pred erozijo.

• Enako za vse debeline zob.

Položaj zobcev – rahljalnik

Položaj zobcev omogoča, da agresivno razbijejo zemljo. Tako je zagotovljeno optimalno mešanje.

• Tla so razrahljana od spodaj.

• Ostanki pridelkov se zelo dobro premešajo.

• Možno samo z 18 mm debelimi zobci.

Preverjena tehnologija

Stožčasti valjčni ležaji na vrtavkastih branah PÖTTINGER že več kot 25 let dokazujejo svojo stabilnost in zanesljivost. Dandanes se ta tehnologija pogosto uporablja v vseh vozilih: tovornjakih, avtomobilih in v gradbeni industriji.

Robustna glava

Vrtavkasta brana LION omogoča najboljše rezultate pri delu z robustnim priključkom in visoko prilagodljivostjo uporabe.

• Pritrdilna ušesa tipa Clevis, nastavljiva po širini in kategoriji pritrditve: KAT 2/2, KAT 3/3, KAT 3/N.

• Neenakomernost tal med traktorjem in brano kompenzira integrirano nihanje spodnjih ročic.

• Možnost trojnega podaljšanja za pritrdilne nosilce čim bolj približa brano, odvisno od modela traktorja.

• Dodatni stranski nosilci na modelih LION 403 in 4002.

Tekoče obratovanje

Ne glede na to, s katerim menjalnikom so opremljene - vse modele vrtavkastih brane LION odlikuje izredno tekoče delovanje.

LION CLASSIC menjalnik

• Preprost menjalnik do 140 KM s fiksno hitrostjo.

• Vhodni drog menjalnika je nameščen daleč zadaj.

• Daljša kardanska gred poveča kot in omogoči bolj gladko delovanje.

• Brez zadnje kardanske gredi.

Prepričljiva tehnologija

Dolga življenjska doba je zagotovljena le z natančno izdelavo in močnimi povezavami. Vrtavkaste brane LION zagotavljajo najvišjo raven stabilnosti, gladkega delovanja in vzdržljivosti - odlična kombinacija za večjo zanesljivost pri delu.

TEGOSEM – sejalna enota

Sejalnica TEGOSEM združuje obdelavo tal in setev pridelka v enem delovnem koraku s čimer prihranite čas in denar. TEGOSEM lahko kombinirate tako z vrtavkastimi branami PÖTTINGER LION kot s kratkimi kombinacijami FOX. Ta sejalna enota se lahko uporablja skupaj s tritočkovnimi priključki in vlečnimi stroji.

Natančno razdeljevanje semen

Razdeljevanje semen poteka pnevmatsko preko največ osmih porazdelitvenih pločevin. To zagotavlja od vetra neodvisno in natančno trosenje semen po celotni delovni širini. Razdelilne plošče se prilagodijo s spreminjanjem kota gredi.

TEGOSEM LION

• Priprava tal in sejanje v enem prehodu.

• Hitro in cenovno ugodno sejanje naknadnih posevkov.

• Seme odložimo pred zadnjim valjem - seme pritisnemo navzdol in vznik pospešimo.

• Odprtine so nameščene blizu zadnjega valja, kar zagotavlja enakomerno vznikanje semen.

• Nakladalni plato z držalom za priročno in varno polnjenje.

• Lahko se naknadno namesti na vse obstoječe zadnje valje.

Natančna uporaba

TEGOSEM omogoča enakomerno porazdelitev semen. Doziranje poteka na električni pogon. Dve različni sejalni gredi omogočata natančno doziranje semena (fino in grobo doziranje), tudi pri majhnih količinah semena. Seme se s pritiskom puhala porazdeli po celotni širini stroja skozi osem odprtin.

Pritrditev in demontaža

• Sejalno enoto in sejalno tirnico je mogoče pritrditi in odstraniti brez orodja.

• Sejalna enota je nameščena na sklopke zadnjega valja in zgornjega drogu.

• Serijska opora za parkiranje.

Zadnji valj

Široka izbira valjev za vsa vrte tal

Ne glede na to, ali vrtavkaste brane uporabljate v srednje ali visoko vlažnih tleh, v lahkih ali težkih razmerah, vam PÖTTINGER ponuja valjčne rešitve po vaši meri.

Strgala lahko nastavite z vrtenjem strgalne cevi. Za čiščenje jih je mogoče preprosto zasukati. Premazane strgalne plošče so reverzibilne, kar omogoča daljšo življenjsko dobo.
