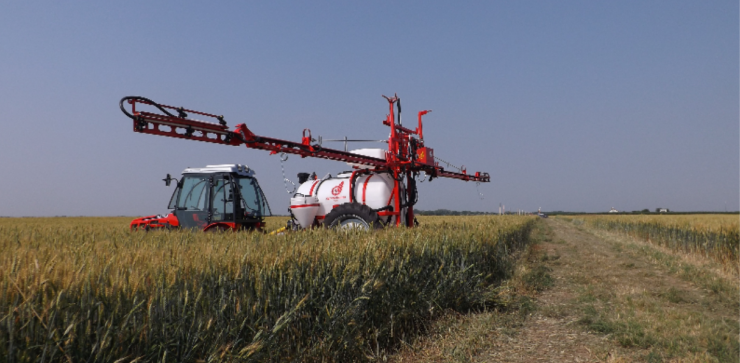

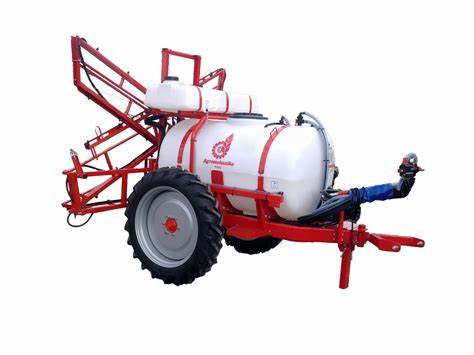

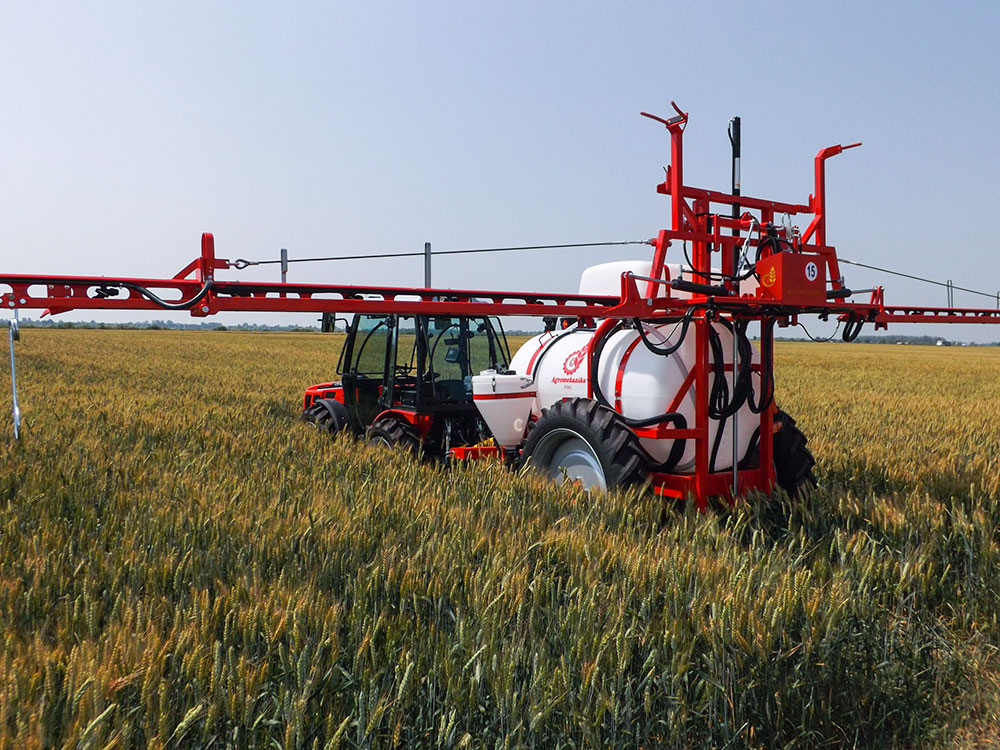

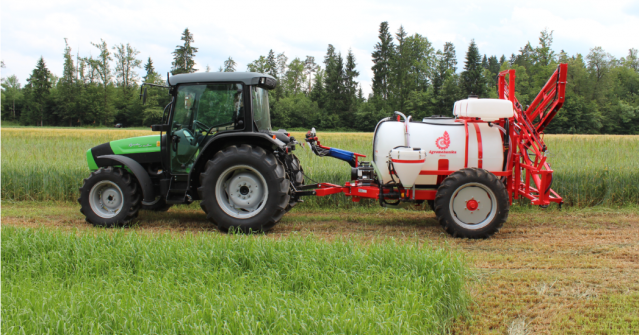

Vlečene škropilnice AGS 1500 EN so idealna rešitev za uporabnike, ki iščejo cenovno ugoden stroj in visoko produktivnost. Sodobne tehnične rešitve omogočajo kakovostno škropljenje. Bogata dodatna oprema zadovolji tudi zahtevnejše uporabnike. Omenjene škropilnice izpolnjujejo stroge evropske standarde glede varovanja okolja in pravilnega načina škropljenja.
Rezervoar 1500 l.
• Popolno-hidravlične garniture 12 m MY H.
• Hidravlične garniture 12 m MY.
• Mehanske garniture 12 in 15 m MRX.
PODVOZJA IN REZERVOARJI
PODVOZJE
Podvozje iz kakovostnega jekla zagotavlja dolgo življenjsko dobo škropilnice. Oblika podvozja zagotavlja dobro mešanje škropiva, popolno izpraznitev rezervoarja in lahko čiščenje. Priklop na dvižno hidravliko omogoča sledenje koloteku traktorja in s tem škropilnica ne uničuje ostalega pridelka. Celotno podvozje je zaščiteno s sodobnim sistemom prašnega lakiranja.
Podvozje je opremljeno:
- s kolesi 9,5 x 24,
- z nastavljivim kolotekom (148−225 cm),
- s podporno nogo.

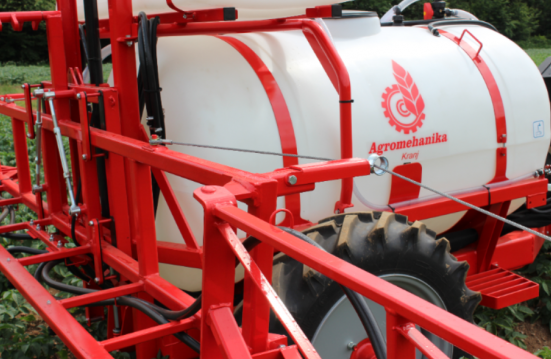

GLAVNI REZERVOAR
Prostornina 1500 l. Sodoben dizajn rezervoarja z zaobljenimi robovi, gladkimi notranjimi stenami in nagnjenim dnom omogoča popolno izpraznitev in učinkovito čiščenje.
Rezervoar je izdelan iz kemično-odpornega polietilena. Na vrhu rezervoarja je velik pokrov s cedilom, ki olajša polnjenje. Vgravirana litrska skala omogoča lažje vizualno odčitavanje količine kemičnega sredstva.
V notranjosti je dodatno ojačan s pregradami iz nerjavečega jekla, odpornega na škropivo, ki preprečuje pljuskanje tekočine.
REZERVOAR ZA IZPIRANJE
Namenjen je pranju glavnega rezervoarja in ostalih elementov po končanem škropljenju ali ob njegovi prekinitvi.
Rezervoar za izpiranje je pritrjen nad glavnim rezervoarjem. Polni se samo s čisto vodo. Prostornina 200 l.
REZERVOAR ZA UMIVANJE ROK
Namenjen je umivanju rok po delu s škropivi. Polni se samo s čisto vodo. Prostornina je 15 l.
ČRPALKA IN MEŠANJE
ČRPALKA ZA ŠKROPLJENJE IN MEŠANJE
Membranska črpalka Agromehanika BM 150/20 je primerna za prečrpavanje škropiva in tekočih gnojil. Črpalka zagotavlja kakovostno škropljenje in mešanje. Izdelana je iz tovarniško preverjenih materialov. Dodatno jamstvo za kakovost predstavlja 3-letna garancija.
- Nizkotlačna 4-batna membranska črpalka
- Membrane iz kakovostne gume NBR
- Ohišje iz aluminija
MEŠALNA ŠOBA
Omogoča mešanje škropiva in preprečuje nastanek kemičnih usedlin na dnu rezervoarja.
Deluje s pomočjo razvodnega ventila na regulatorju. Nameščena je v spodnjem delu rezervoarja. Napajanje mešalne šobe poteka direktno preko membranske črpalke Agromehanika BM 150/20.
POLNILNA POSODA S ŠOBO ZA IZPIRANJE EMBALAŽE
Namenjena je kvalitetnemu mešanju in prečrpavanju škropiva v glavni rezervoar. V notranjosti polnilne posode je šoba za izpiranje embalaže. Prostornina je 30 l.

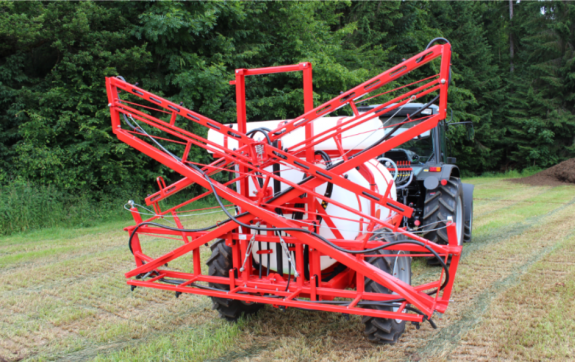

GARNITURA
• POPOLNA-HIDRAVLIČNA GARNITURA 12 MY H
Popolna hidravlična garnitura z delovno širino 12 m je zanesljiva in učinkovita pri običajnih delovnih hitrostih. Uporabnik iz traktorske kabine upravlja in nadzoruje dvig, kopiranje terena in odpiranje garniture.
Hidravlično upravljanje iz kabine traktorja
Garnitura deluje s pomočjo hidravlike, ki jo upravlja kontrolni pano. Kontrolni pano upravlja dvig, nivelacijo in obojestranskim ali posamičnim odpiranjem ter zapiranjem leve ali desne strani garniture.
Štiritočkovni trapezni sistem vpetja
Sistem garnituri omogoča samodejno prilagajanje obliki terena (±10° naklona). Vgrajeni stabilizator bočnega nihanja preprečujejo poškodbe konstrukcije garniture.
Hidravlično odpiranje in zapiranje garniture
Omogočeno je obojestransko ali delno odpiranje in zapiranje leve ali desne strani. Škropilna garnitura je opremljena z varnostnim sistemom, ki onemogoča odpiranje ali zapiranje rok v delovnem položaju. Hitrost delovanja hidravličnih cilindrov je nastavljiva.
Hidravlični dvig
Hidravlični dvig se izvaja s pomočjo hidravličnega cilindra, ki je enosmerno delujoč. Vgrajeni sistem varovanja preprečuje nenaden spust škropilne garniture v primeru pretrganja cevi. Hitrost delovanja hidravličnega cilindra je nastavljiva.
Hidravlična nivelacija oziroma kopiranje terena
S hidravlično nivelacijo lahko uporabnik zelo vpliva na enakomeren nanos škropiva na površino in s tem tudi na kakovost škropljenja. Omenjeni sistem je zelo priporočljiv na razgibanih ali nagnjenih površinah, ker se garnitura lahko prilagaja določenemu naklonu terena. Hitrost delovanja hidravličnega cilindra je nastavljiva.
Samodejna mehanska blokada
Posebnost te garniture je samodejna blokada, ki se avtomatsko vključi ob zapiranju. Z blokado se preprečujejo poškodbe garniture med samim transportom.
Transportna varovala
Garnitura je opremljena z mehanskim varovanjem, ki preprečuje nekontrolirano odpiranje stranskih rok v transportnem položaju. Transportna varovala pripomorejo k večji kompaktnosti celotne škropilnice in posledično višje hitrosti med prevozom.
Zaščita šob
Roke garniture so oblikovane tako, da ščitijo šobe pred morebitnimi poškodbami (udarci ob tla ali v nepričakovano oviro).
Varnostna roka in vzmetna drsnika
V primeru naleta na oviro se zadnja roka odmakne ter nato sama povrne v prvotni položaj. Vzmetna drsnika preprečujeta udarjanje garniture ob tla v primeru sunkovitih nagibov škropilnice.
Nosilci šob TRI-JET s šobnimi vložki Lechler
Na škropilnih garniturah so vgrajeni nosilci šob TRI-JET Agromehanika s šobnimi vložki priznanega nemškega proizvajalca Lechler. V nosilce šob TRI-JET so vgrajeni trije šobni vložki, ki so namenjeni škropljenju različnih kultur. Nosilci šob TRI-JET Agromehanika so opremljeni s proti-kapnim membranskim ventilom za preprečevanje nekontroliranega kapljanja iz šob.
• HIDRAVLIČNA GARNITURA 12 MY
Garnitura 12 m MY je serijsko opremljena s hidravličnim odpiranjem. Pri običajnih delovnih hitrostih se garnitura izkaže z visoko stopnjo zanesljivosti in učinkovitosti.
Hidravlično obojestransko odpiranje in zapiranje garniture
Omogočeno je odpiranje in zapiranje garniture. Škropilna garnitura je opremljena z varnostnim sistemom, ki onemogoča odpiranje oz. zapiranje rok v delovnem položaju. Hitrost delovanja hidravličnih cilindrov je nastavljiva.
Štiritočkovni trapezni sistem vpetja
Sistem garnituri omogoča samodejno prilagajanje obliki terena (±10° naklona). Vgrajeni stabilizator bočnega nihanja preprečujejo poškodbe konstrukcije garniture.
Samodejna mehanska blokada
Posebnost te garniture je samodejna blokada, ki se avtomatsko vključi ob zapiranju. Z blokado se preprečujejo poškodbe garniture med samim transportom.
Transportna varovala
Garnitura je opremljena z mehanskim varovanjem, ki preprečuje nekontrolirano odpiranje stranskih rok v transportnem položaju. Transportna varovala pripomorejo k večji kompaktnosti celotne škropilnice in posledično višje hitrosti med prevozom.
Zaščita šob
Roke garniture so oblikovane tako, da ščitijo šobe pred morebitnimi poškodbami (udarci ob tla ali v nepričakovano oviro).
Varnostna roka in vzmetna drsnika
V primeru naleta na oviro se zadnja roka odmakne ter nato sama povrne v prvotni položaj. Vzmetna drsnika preprečujeta udarjanje garniture ob tla v primeru sunkovitih nagibov škropilnice.
Hidravlični dvig
Pri vlečenih škropilnicah AGS 1500 EN je serijsko vgrajen hidravlični dvig. Deluje s pomočjo enosmernega hidravličnega cilindra. Vgrajeni sistem varovanja preprečuje nenaden spust škropilne garniture v primeru pretrganja cevi. Hitrost delovanja hidravličnega cilindra je nastavljiva.
Nosilci šob TRI-JET s šobnimi vložki Lechler
Na škropilnih garniturah so vgrajeni nosilci šob TRI-JET Agromehanika s šobnimi vložki priznanega nemškega proizvajalca Lechler. V nosilce šob TRI-JET so vgrajeni trije šobni vložki, ki so namenjeni škropljenju različnih kultur. Nosilci TRI-JET Agromehanika so opremljeni s protikapnim so opremljeni s proti-kapnim membranskim ventilom za preprečevanje nekontroliranega kapljanja iz šob.
• MEHANSKE GARNITURE MRX
Glavna značilnost mehanskih garnitur MRX (12 in 15 m) je lahka in trpežna konstrukcija. Omenjene garniture je mogoče nadgraditi s hidravličnim dvigom in hidravličnim kopiranjem terena. Prednost garnitur MRX pred konkurenčnimi proizvodi je v robustnosti in daljši življenjski dobi.
Štiritočkovni trapezni sistem vpetja
Sistem garnituri omogoča samodejno prilagajanje obliki terena (±10° naklona). Vgrajeni stabilizator bočnega nihanja preprečujejo poškodbe konstrukcije garniture.
Hidravlični dvig
Pri vlečenih škropilnicah AGS 1500 EN je serijsko vgrajen hidravlični dvig. Deluje s pomočjo enosmernega hidravličnega cilindra. Vgrajeni sistem varovanja preprečuje nenaden spust škropilne garniture v primeru pretrganja cevi. Hitrost delovanja hidravličnega cilindra je nastavljiva.
Mehansko odpiranje in zapiranje garniture
Odpiranje in zapiranje garniture se opravi na zelo enostaven in hiter način. Stabilnost garniture v delovnem položaju omogoča žična vrv, katere napetost je mogoče nastavljati.
Mehanski blokadi
Škropilne garniture MRX so zavarovane z dvema mehanskima blokadama:
blokada za štiritočkovni trapezni sistem,
blokada proti nenadzorovanemu odpiranju garniture.
Zaščita šob
Roke garniture so oblikovane tako, da ščitijo šobe pred morebitnimi poškodbami (udarci ob tla ali v nepričakovano oviro).
Varnostna roka
V primeru naleta na oviro se zadna roka odmakne ter nato sama povrne v prvotni položaj.
Kot dodatno opremo garniture MRX je mogoče izbrati vzmetne drsnike, ki ob sunkovitem nagibu škropilnice preprečujejo udarjanje garniture ob tla. Omenjeni vzmetni drsniki so serijsko vgrajeni v garnituro.
Nosilci šob TRI-JET Agromehanika
Na škropilne garniture so vgrajeni nosilci šob TRI-JET s šobnimi vložki priznanega nemškega podjetja Lechler. V nosilce šob so vgrajeni trije šobni vložki, ki so namenjeni škropljenju različnih kultur. Prav tako so nosilci šob opremljeni s protikapnim membranskim ventilom za preprečevanje nekontroliranega kapljanja iz šob.
KONTROLNE ENOTE
UPRAVLJANJE GARNITUR 12 MY/12 MY H
Kontrolni pano omogoča upravljanje garniture iz traktorske kabine. Deluje s pomočjo traktorske hidravlike.
S hidravliko se lahko na garnituri upravlja dvig, nivelacija oz. kopiranje terena, obojestransko ali posamično odpiranje in zapiranje.
ŠKROPILNI RAČUNALNIK AG TRONIK 14
AG TRONIK je sodoben računalnik Agromehanike, ki spremlja in avtomatsko uravnava hektarsko porabo škropiva. Postopek škropljenja naredi enostavnejši, natančnejši in bolj ekonomičen.
- Uporabnik se lahko zaradi AG-TRONIK-a osredotoča predvsem na svojo vožnjo.
- Spremljanje in samodejno uravnavanje hektarske doze poteka s pomočjo merilca pretoka tlaka in senzorja hitrosti.
- Upravljanje iz traktorske kabine.
- Uporablja se lahko avtomatski ali ročni režim. Krmiljenje poteka prek elektromotorjev.
- Vsi najpomembnejši podatki so istočasno prikazani na glavnem zaslonu.
- Številne parametre je mogoče nastavljati po željah uporabnika.
- Omogočeno je shranjevanje in prenos podatkov škropljenja na osebne, prenosne in tablične računalnike s pomočjo SD-kartice.
- Mogoča povezava z GPS-navigacijo.

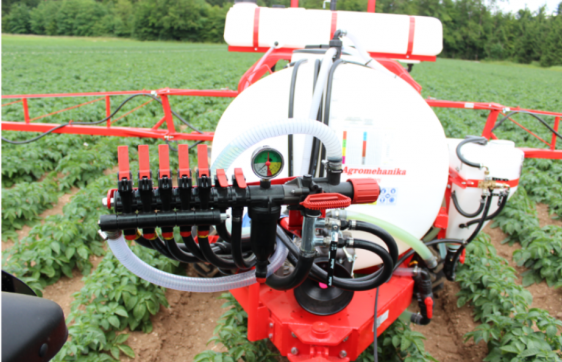

ELEKTRIČNA DALINJSKA REGULACIJA PR10 ECF
Sodobna električna daljinska regulacija Agromehanika PR10 ECF omogoča upravljanje s tlakom in škropilnimi sekcijami iz traktorske kabine. Uporabniku je omogočen tudi izbor ventilov s "fino" nastavitvijo tlaka (enakomerno uravnavanje tlaka v aktivnih škropilnih sekcijah).
Uporabnik lahko nadzira tlak in posamične škropilne sekcije. Krmiljenje poteka prek elektromotorjev.
MEHANSKO-ELEKTRIČNI REGULATOR TLAKA PR 3 ECF
Pri omenjenemu regulatorju posamične škropilne sekcije upravljamo z ročnimi ventili. S pomočjo električnih ventilov nastavljamo tlak in odpiramo/zapiramo glavni ventil.
Ročni ventili imajo možnost fine nastavitve tlaka (enakomerno uravnavanje tlaka v aktivnih škropilnih sekcijah). Na regulator tlaka je vgrajen tudi samočistilni tlačni filter, ki dodatno prečiščuje škropivo pred vstopom v šobe.
ČIŠČENJE
DELNO ČIŠČENJE
Delno čiščenje škropilnice ne spremeni koncentracije škropiva v glavnem rezervoarju.
Tovrstno čiščenje je zelo primerno ob prekinitvah škropljenja zaradi različnih vzrokov (pomanjkanje časa, vremenske razmere itd.).
Delno čiščenje obsega čiščenje sesalnega filtra, črpalke, regulatorja tlaka in šob. Nastavitev delnega čiščenje se enostavno opravi na sami škropilnici. Čista voda se črpa iz rezervoarja za izpiranje s črpalko. Čiščenje stroja se priporoča po vsaki uporabi.
POPOLNO ČIŠČENJE
Popolno čiščenje škropilnice se opravi po vsakem končanem škropljenju. Prispeva k ekonomičnem škropljenju in varovanju okolja.
Tovrstno čiščenje odstrani ostanke škropiva iz škropilnice.
Popolno čiščenje obsega čiščenje vseh notranjih delov škropilnice, in sicer glavnega rezervoarja, sesalnega filtra, črpalke, regulatorja tlaka in šob. Nastavitev popolnega čiščenje se enostavno opravi na sami škropilnici. Čista voda se črpa iz rezervoarja za izpiranje s črpalko.
SESALNI FILTER
Sesalni filter je namenjen filtriranju škropiva. Dodatno odstrani večje delce škropiva, ki bi lahko povzročili težave pri škropljenju.
Sesalni filter se nahaja med glavnim rezervoarjem in črpalko.
Gostota filterskega vložka je 50 MESH.
Pred vsakim polnjenjem glavnega rezervoarja se priporoča čiščenje sesalnega filtra.
SAMOČISTILNI TLAČNI FILTER
Samočistilni tlačni filter dodatno prečiščuje škropivo pred vstopom v šobe. Prispeva k nemotenemu škropljenju.
Nahaja se na regulatorju škropilnice.
Gostota filterskega vložka je 50 MESH.
Priporoča se temeljitejše čiščenje tlačnega filtra po končanem škropljenju.
ŠOBI ZA ČIŠČENJE NOTRANJOSTI GLAVNEGA REZERVOARJA
Šobi sta namenjeni čiščenju notranjosti glavnega rezervorja po končanem škropljenju. Dodatno odstranita ostanke škropiva ter s tem prispevata k ekonomičnem škropljenju in varovanju okolja.
Nameščeni sta v notranjosti glavnega rezervoarja.
Delujeta s pomočjo ventila na regulatorju.
Čista voda se črpa iz rezervoarja za izpiranje.
DODATNA OPREMA:
• SATELITSKA NAVIGACIJA (GPS)
Navigacija G7 Farmnavigator v povezavi s škropilnim računalnikom AG-TRONIK 14 omogoča nadzorovano in natančno škropljenje. Sam uporabnik pa se izključno posveča svoji vožnji. Prihranek pri času in stroških za škropivo.
Navigacija GPS zaznava:
- vmesne poti, kjer je bilo škropljenje že opravljeno,
- vožnjo izven meja označene površine,
- prihod na končni cilj.
Navigacija GPS omogoča:
- samodejno zapiranje in odpiranje škropilnih sekcij,
- nočno škropljenje,
- shranjevanje podatkov.
• ŠOBNI VLOŽKI LECHLER
Nemški proizvajalec Lechler se uvršča med vodilne evropske proizvajalce šob za kmetijstvo. Šobe Lechler sledijo najsodobnejšim trendom v kmetijstvu ter omogočajo ekonomično in natančno škropljenje.
Velik izbor šob glede na kulturo, material in standarde. Sodobne šobe za zmanjševanje "drifta" (škropivo, ki ne zadene cilja).
Proizvode Lechler je testiral in potrdil nemški inštitut za kemično zaščito rastlin JKI.
• SESALNA KOŠARA
Sesalna košara je namenjena črpanju vode iz ribnikov, potokov, vodnjakov. Črpanje poteka prek filtra, črpalke in regulatorja v glavni rezervoar.
Sesalno košaro enostavno priklopimo na bajonetni priključek pod glavnim rezervoarjem.
• SET ZA ZUNANJE PRANJE
Po vsakem končanem škropljenju se priporoča tudi zunanje pranje stroja. S tem ohranjamo brezhibno delovanje stroja, saj odstranimo ostanke agresivnih kemičnih sredstev.
Čiščenje naj se opravi ob robu površine, kjer je bilo opravljeno škropljenje. Set vključuje škropilno palico in cev s priključkom. Priključitev seta se opravi na enem izmed ventilov na regulatorju.
• MARKER
Marker se uporablja za označevanje meja že obdelanih površin z uporabo pene. Uporabnik na ta način zaznava in kotrolira svoje obdelane ali neobdelane površine.
Penaste kroglice v velikosti 10-20 cm ustvarjajo črto, ki označuje rob že obdelane površine. Meja se označuje na vsakih 5-20 sekund, kar je odvisno od same nastavitve markerja.
• HIDRAVLIČNA NIVELACIJA GARNITUR MRX
Hidravlična nivelacija (kopiranje terena) olajša delo pri škropljenju, saj je mogoče iz traktorske kabine upravljati z garnituro tudi med škropljenjem. S tem uporabnik prihrani na času in vpliva na kvaliteto škropljenja.
Hidravlična nivelacija je priporočljiva na razgibanem ali nagnjenem terenu. Mogoče je nastaviti hitrost delovanja vgrajenih cilindrov. Hidravlični cilinder je dvosmerno delujoč. Za varovanje skrbi dvojni blokirani ventil, ki v primeru pretrganja cevi preprečuje nenaden spust garniture.
• PNEVMATSKO VZMETENJE GARNITUR
Vertikalno pnevmatsko vzmetenje dodatno preprečuje morebitne poškodbe garniture ob višjih hitrostih škropljenja ali na neravnih terenih. Omenjeno vzmetenje je mogoče samo v kombinaciji s hidravličnim dvigom garniture.
Vertikalno vzmetenje vsebuje dve pnevmatski blazini in nastavek za polnjenje. Blazini sta napolnjeni z zrakom pod visokim tlakom.
• CENTRALNO ZAPIRANJE GLAVNEGA VENTILA
Centralno zapiranje glavnega ventila se izvaja s pomočjo kontrolne enote, ki je nameščena v traktorski kabini. Omenjeni sistem je uporaben predvsem pri obračanjih na koncu njive med postopkom škropljenja in prehodih med dvema škropilnima površinama. Pri tem ni potrebno izključevati kardanskega pogona.
Sistem dopušča hiter vklop in izklop pretoka škropiva od črpalke do regulatorja tlaka in s tem posredno do šob ter ne posega v same nastavitve regulatorja tlaka. Celotno delovanje sistema upravlja elektromotorni ventil.
• SVETLOBNA SIGNALIZACIJA
Omogoča varno vožnjo v prometu tudi ob zmanjšani vidljivosti.
Opremljena je z odsevnima tablama, zadnjimi lučmi z odsevnim trikotnikom in dvema odsevnikoma bele barve, ki sta montirana na garnituri.
• VZMETNI DRSNIKI ZA GARNITURE MRX
Vzmetni drsniki preprečujejo udarjanje garniture ob tla, v primeru sunkovitih nagibov škropilnice.
• POLNJENJE GLAVNEGA REZERVOARJA
Glavni rezervoar je mogoče hitro in preprosto napolniti tudi prek hidranta s pomočjo cevi s premerom fi 50 mm.
Protipovratni ventil preprečuje izlitje škropiva iz rezervoarja.
Mehanizem plovnega ventila, ki je vgrajen na glavnem pokrovu, omogoča uhajanje zraka ter tako preprečuje poškodbe glavnega rezervoarja pri zunanjem polnjenju.
• MANOMETER FI 100
Manometer fi 100 je veliko večji od klasičnih manometrov, zato uporabniku omogoča lažje odčitavanje tlaka iz večje razdalje.
• KOLESA 9,5 X 32
Namesto standardnih koles 9,5 x 24 je mogoče vgraditi večja kolesa 9,5 x 32. S tem se poveča klirens stroja (oddaljenost od tal) s 46 cm na 56 cm.
